TVS二极管的选型过程

1.断定待维护电路的直流电压或持续作业电压，如果是交流电，应计算出最大值，即用有用值*1.414。

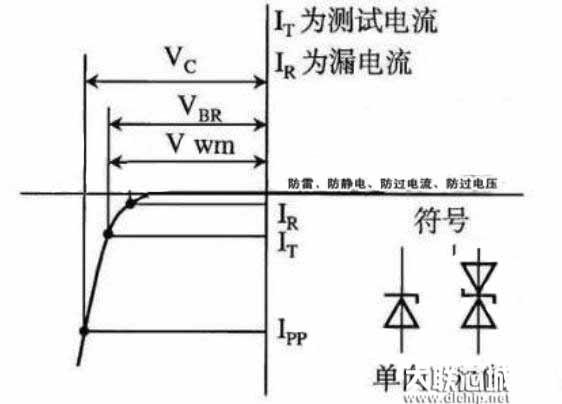

2.TVS管的反向变位电压即作业电压（VRWM）--挑选TVS的VRWM等于或大于上述过程1所规则的操作电压。这就确保了在正常作业条件下TVS管吸收的电流可忽略不计，如果过程1所规则的电压高于TVS管的VRWM ，TVS管将吸收很多的漏电流而处于雪崩击穿状况，从而影响电路的作业。

3.最大峰值脉冲功率：断定电路的搅扰脉冲状况，依据搅扰脉冲的波形、脉冲持续时间，断定能够有用按捺该搅扰的TVS管峰值脉冲功率。

4.所选TVS管的最大箝位电压（VC）应低于被维护电路所答应的最大接受电压。

5.单极性仍是双极性-常常会呈现这么的误解即双向TVS管用来按捺反向浪涌脉冲，本来呢并非如此。双向TVS管用于交流电或来自正负双向脉冲的场合。TVS管有时也用于削减电容。如电路只有正向电平信号，那麽单向TVS管就足够了。TVS管操作方法如下：正向浪涌时，TVS管处于反向雪崩击穿状况；反向浪涌时，TVS管相似正向偏置管相同导通并吸收浪涌能量。在低电容电路里状况就不是这么了。应选用双向TVS管以维护电路中的低电容器材免受反向浪涌的危害。

6.例如知道对比精确的浪涌电流IPP，那么就能够使用VC来断定其功率，如果无法断定功率的概规模，对于TVS选型的通常来说，挑选功率大一些对比好。

TVS二极管选型的注意事项

①最大箝位电压VC要小于电路答应的最大安全电压。

②截止电压VRWM大于电路的最大作业电压，通常能够挑选VRWM等于或许略大于电路的最大作业电压。

③额定的最大脉冲功率（TVS管参数中给出） PM要大于最大瞬态浪涌功率。

TVS二极管的功能是什么

TVS二极管是目前国际上普遍使用的一种高效能电路保护器件，它的外型与普通二极管相同，分为轴式和贴片两大类，它的主要作用：能吸收高达数千瓦的浪涌功率，它的主要特点是在反向应用条件下，当承受一个高能量的大脉冲时，其工作阻抗立即降至较低的导通值，从而允许大电流通过，同时把电压箝制在预定水平，其响应时间仅为10-12毫秒。因此，可有效地保护电子线路中的精密元器件。

那么双向TVS可在正反两个方向吸收瞬时大脉冲功率，并把电压箝制到预定水平，双向TVS适用于交流电路，单向TVS一般用于直流电路。可用于防雷击、防过电压、抗干扰、吸收浪涌功率等，是一种理想的保护器件。耐受能力用瓦特（W）表示。
