并联使用MOS管的方法

并联是元件之间的一种连接方式，其特点是将2个同类或不同类的元件、器件等首首相接，同时尾尾亦相连的一种连接方式。通常是用来指电路中电子元件的连接方式，即并联电路。

MOS管并联方法电路图

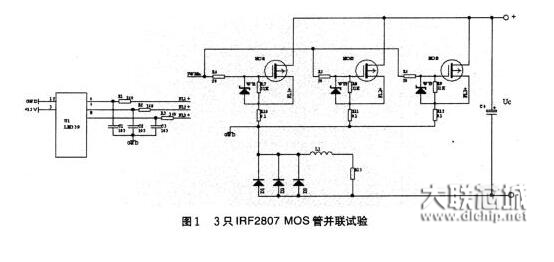

以3只IR公司的IRF2807MOS管并联试验为例，工作电路图如图1。

工作原理

在图1中，采用对每个并联的MOS管单独实限流技术来限制流过每个MOS管的电流。具体方法如下：

在每个MOS管串联作电流检测用的采样电阻（图中的RlO、Rll、R12），实时对流过每个MOS管的电流进行监测。3路分流器的采集信号均送人4比较器

LM339，作为判断是否过流的依据：只要流过任何一个MOS管的电流超过对其所限定的电流保护值，则控制回路依据送出的过流保护信号马上限制驱动脉冲的开度，保证当前流过每个MOS管的电流不超过所限定的电保护值。

在图1中，如果在PWNin驱动脉冲加入后，假定MOS1先开通，MOS2、MOS3暂时未开通，则电流只能先流过MOS1，而且电流被限制在其限制值以内；接着MOS2又开通，则部分原先流过MOS1的电流会被分流到MOS2，必然引起流过MOS1的电流小于其限制值，于是过流信号消失，PWNin驱动脉冲开度加大，直至电流重新到达MOS1或MOS2的电流限制点后，PWNin驱动脉冲才会停止增加。以后MOS3导通的又重复上述的电流分配过程，直至到达新的电流平衡。同理，可分析MOS管任何时刻单个或多个导通时电流的自行分配过程。

注意事项

1、饱和压降VDs或导通RDSon：对所有并联的MOS管而言，导通时其管压降是相同的，其结果必然是饱和电压小的MOS管先流过较大的电流，随着结温的升高，管压降逐渐增大，则流过管压降大的MOS管的电流又会逐渐增大，从而减轻管压降小的MOS管的工作压力。因此，从原理上讲，由于N沟道功率型MOS管的饱和压降VDs或导通电阻RDSon具有正的温度特性，是很适合并联的。

2、开启电压VGS（th）：在同一驱动脉冲作用下，开启电压VGS（th）的不同，会引起MOS管的开通时刻不同，进而会引起先开通的MOS管首先流过整个回路的电流，如果此时电流偏大，不加以限制，则对MOS管的安全工作造成威胁；

3、开通、关断延迟时间Td（on）、td（off）；开通上升、关断下降时间tr、tf：同样，在同一驱动脉冲作用下，td（on）、td（off）、tr、tf的不同，也会引起MOS管的开通／关断时刻不同，进而会引起先开通／后关断的MOS管流过整个回路的电流，如果此时电流偏大，不加以限制，则同样对MOS管的安全工作造成威胁。

4、驱动极回路的驱动输入电阻、等效输入电容、等效输入电感等，均会造成引起MOS管的开通／关断时刻不同。从上所述，可以看出，只要保证无论在开通、关断、导通的过程流过MOS管的电流均使MOS管工作在安全工作区内，则MOS管的安全工作得到保障。为此，本文提出一种MOS管的新的并联方法，着重于均流方面的研究，可有效的保证MOS管工作在安全工作区内，提高并联电路的工作可靠性。
